SK系列水環式真空泵
Retail price
0.0
元
Market price
0.0
元
Number of views:
1000
Product serial number
Quantity
-
+
Stock:
0
產品詳細
[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[Product parameters, Parameters]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
主要用于粗真空抽氣量大的工藝過程中。它主要用來抽除空氣和其它無腐蝕、不溶于水含有少量固體顆粒的氣體以便在密閉容器中形成真空所吸氣體中允許混有少量液體。
它被廣泛應用于機械、制藥、食品，石油化工等行業中。
性能及規格
| 型號 | 抽氣(m³/min) | 極限真空 |
功率 (KW) |
泵轉速 |
壓力 (kg/cm²) |
口徑 (mm) |
水耗量 (L/min) |
||||
| 最大 | 真空度為-450mmHg | mmHg | Mpa | 真空泵 | 壓縮機 | 進 | 出 | ||||
| SK-1.5 | 1.5 | 1.35 | -680 | -0.091 | 3 | 4 | 1450 | 0-1 | 40 | 40 | 10-15 |
| SK-3 | 3 | 2.8 | -700 | -0.093 | 5.5 | 7.5 | 1450 | 0-1 | 40 | 40 | 15-20 |
| SK-6 | 6 | 5.4 | -700 | -0.093 | 11 | 15 | 1450 | 0-1 | 40 | 50 | 20-30 |
| SK-12 | 12 | 11 | -700 | -0.093 | 18.5 | 30 | 970 | 0-1 | 100 | 100 | 40-50 |
| SK-20 | 20 | 18 | -700 | -0.093 | 37 | 55 | 740 | 0-1 | 125 | 125 | 60-80 |
| SK-30 | 30 | 28 | -700 | -0.093 | 55 | 75 | 740 | 0-1 | 125 | 125 | 70-100 |
| SK-42 | 42 | 37.2 | -700 | -0.093 | 75 | - | 740 | 150 | 150 | 95-130 | |
| SK-60 | 60 | 54 | -700 | -0.093 | 95 | 590 | 250 | 250 | 140-180 | ||
| SK-85 | 85 | 79.5 | -700 | -0.093 | 132 | 590 | 250 | 250 | 180-220 | ||
| SK-120 | 120 | 110 | -700 | -0.093 | 185 | 590 | 300 | 300 | 220-260 | ||
注：一、表中所列數據在下列條件中得出：
1.大氣壓力在0.1013MPa(760mmHg)
2.進水溫度15℃
3.吸進空氣溫度20℃
4.空氣相對溫度70%
二、性能相對允許偏差±10%

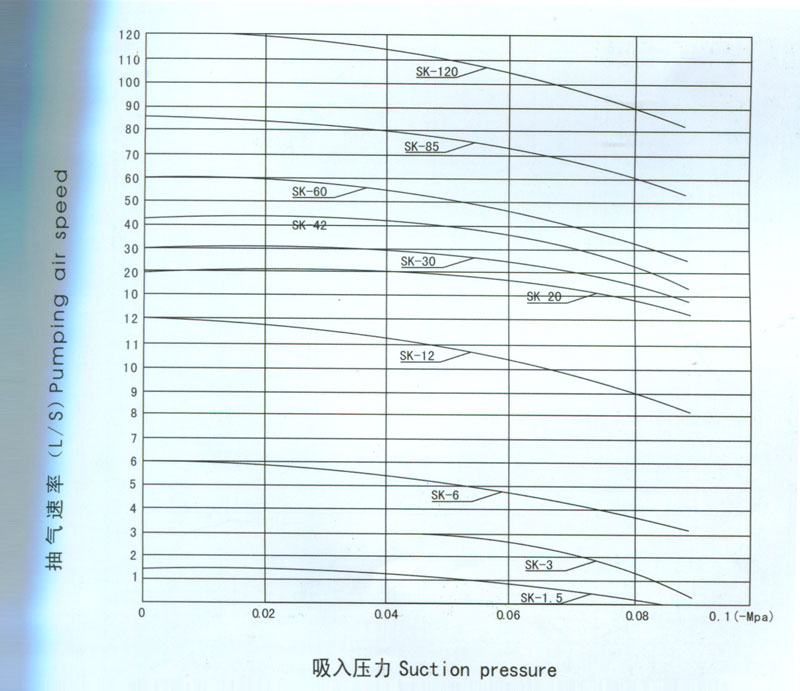

特性曲線
水環式真空泵氣蝕是由于工作水汽化和水環真空泵壓縮不足造成的。水環式真空泵工作時，當泵局部區域的壓力下降到工作水溫對應的飽和蒸汽壓力以下時，工作水就會汽化產生氣泡。隨著工作水的流動，這些氣泡被帶到高壓區。在高壓下，氣泡突然破裂，蒸汽重新凝結，出現氣穴現象。此時，周圍的工作水高速流向空腔，形成局部高頻水錘。水環真空泵壓縮結束，如果壓力仍然達不到排氣口的壓力，泵腔外的冷卻水就會從排氣口溢出進入泵腔。空腔內的壓力突然升高，出現氣穴現象。
水環式真空泵在氣蝕下長期運行會增加泵的噪聲和振動，甚至損壞泵。因此，需要盡可能避免水環式真空泵在氣蝕下工作，可采用以下方法：
1.機械改造，增加汽蝕閥
針對這一現象，我公司楊龍泵閥的葉輪設計成多種材質，包括銅葉輪和不銹鋼葉輪。不銹鋼材料也分為304不銹鋼、316不銹鋼、316L不銹鋼等。水環泵的前面有一個汽蝕閥(如下圖所示)。當空化噪聲過高時，稍微打開空化閥會降低噪聲，但不適合要求高真空的工藝，因為真空度會大大降低。下汽蝕閥的位置由2BV水環真空泵指示。
2.正確的類型選擇。
水環式真空泵購買前的選型很重要，也是后期維護成本的關鍵。在選型階段，在選擇真空泵的吸入壓力和水的熱量時，應盡量避開真空泵容易發生氣蝕的壓力范圍，即防止真空泵在臨界真空度或臨界排氣壓力區運行，避免發生嚴重氣蝕。那么，如果你選擇了適合你的真空泵，我就不在這里解釋了。楊龍泵閥邊肖已經為您準備好了：水環真空泵選型。3.提高水的熱度
由于水環式真空泵冷凍水溫的升高會導致泵送能量的嚴重增加，因此真空泵密封水的熱量必須低于排氣壓力對應的飽和熱量，否則會導致真空泵葉輪氣蝕損壞。因此，可以增加水的熱量以防止氣穴現象。
4.安裝氣蝕屏蔽管
裝有氣蝕屏蔽管的水環式真空泵，壓縮時氣蝕破裂產生的氣泡，以及從內部引入的壓力較高的不凝氣體，可以及時補充由于氣泡破裂而出現的空間，這可以大大增加嚴重氣蝕對泵的危害，增加氣蝕引起的噪音和振動。
